| 加工定制：是 | 品牌：拓朴 | 型号：TOP501-1M-mA-C-M20 |
| 种类：压力 | 制作工艺：集成 | 输出信号：模拟型 |
| 材料：金属 | 材料物理性质：导体 | 材料晶体结构：非晶 |
| 防护等级：IP65/IP68 | 线性度：0.02 | 迟滞：0.02 |
| 重复性：0.02 | 灵敏度：0.2%FS、0.5%FS、±1%FS | 漂移：≤±0.05%FS℃ |
| 分辨率：0.2 |

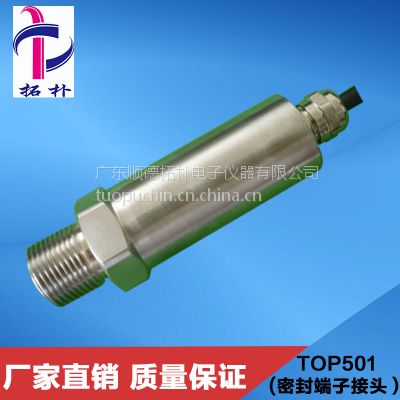

TOP501压力变送器/压力传感器采用高精度高稳定性电阻应变计/扩散硅/陶瓷做为变送器的感压芯片，选进的贴片工艺，配套带有零点、满量程补偿，温度补偿的高精度和高稳
定性放大集成电路，将被测量介质的压力转换成RS485(Modbus协议)标准信号。产品结构采用全封焊结构，使之产品的抗冲击能力、过载能力、产品密封性等性能有了较大提高
，产品压力可达到150MPa。产品过程连接部分和电气连接部分有多种方式，能够限度的满足用户的需求。
应用于液压及气动控制系统；石化、环保、空气压缩；电站运行巡检、机车制动系统；热电机组轻工、机械冶金；楼宇自动化、恒压供水系统；其它自动化和检测系统；
工业过程检测与控制实验室压力校验等。
经过公司技术团队的努力，我公司对RS485输出的产品跟无线系列产品增加开关量输出功能，还有增加主动上传数据模式跟被叫模式可选项，可实现手动、自动远程操作控制、
远程监控，远程报警、现场开关动作控制电机功能。
主要技术参数：
被测介质：气体、液体及蒸气
压力类型：表压
量 程：-100KPa～-5KPa～0～5KPa～10KPa～100KPa～1MPa~800MPA等正负混合压力
输 出 ：RS485数字信号(ASCII协议跟RTU协议任选) 0~5VDC模拟信号，TTL/5V高低电平信号,模拟量:4～20mA(二线制)、0～5V、0.5～4.5V、1～5V、0～10V(三线制)
综合精度：±0.1%FS、±0.25%FS、±0.5%FS
供 电：24V Dc（7～24VDC）
绝缘电阻：≥1000 MΩ/100VDC
负载电阻：电流输出型：800Ω；电压输出型：大于5KΩ
介质温度：-20～85℃、-20～150℃、-20～200℃、-20～300℃（可选）
环境温度：-20～85℃
储存温度：-40～90℃
相对湿度：0～95% RH
密封等级：IP65/IP68
过载能力：150%FS
响应时间： ≤10mS
稳 定 性：≤±0.15%FS/年
振动影响：≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
电气连接： 不锈钢防水密封端子、四芯航空接插件、赫丝曼接头等
压力连接： M20×1.5，其它螺纹可依据客户要求设计
选型说明：
TOP501-1M-mA-C-M20
量程：0～1MPa；输出：4～20mA；精度：0.5%FS；安装螺纹：M20X1.5
TOP501-60M-RS485-B-G1/4
量程：0～60MPa；输出：RS485通讯；精度：0.25%FS；安装螺纹：G1/4
