| 加工定制：是 | 品牌：拓朴 | 型号：TOP201 |
| 类型：隔膜式压力变送器 | 测量范围：-100KPa～10KPa～0～10KPa～600KPa～150 Mpa间任意可选kPa | 测量介质：气体、液体、熔体（弱腐蚀性） |
| 精度等级：±0.25%FS、±0.5%FS | 输出信号：4～20mAmA | 防爆等级：IP65/IP68可选 |
| 防护等级：IP65/IP68可选 | 电源电压：24V | 接口尺寸：G1/2mm |

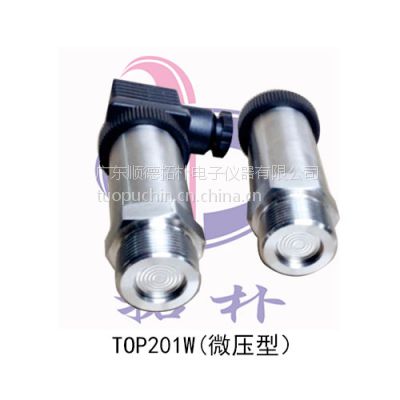

平面膜压力变送器 无腔压力变送器 隔膜压力变送器 TOP201系列
本系列产品可用于高温熔体，蒸汽等介质压力测量，也可选用现场显示，详情请来电来信咨询！
1、产品概述及特点：
A、采用进口电阻应变计或扩散硅感压芯片；
B、***的制做工艺，具有零点、满量程补偿，温度补偿；
C、高精度和高稳定性放大集成电路；
D、隔离膜片设计，一体化结构设计、抗冲击、耐疲劳、可靠性高；
E、平面膜连接，防止测量介质堵塞；
F、输出信号多样化（模拟量输出、数字RS485/RS232输出、GPRS无线传输）；
G、结构小，外径最小可达26mm；
H、可直接配套就地显示表头（输出为4～20mA二线制）
2、平面膜压力变送器 无腔压力变送器 隔膜压力变送器产品应用：
A、化工涂料、油漆、泥浆、沥青、原油等粘稠性液体压力测量；
B、带有棵粒、杂质的气压测量；
C、流体、熔体压力测量；
3、平面膜压力变送器 无腔压力变送器 隔膜压力变送器产品主要参数：
被测介质： 气体、液体、熔体（弱腐蚀性）
量 程： -100KPa～10KPa～0～10KPa～600KPa～150 Mpa间任意可选（量小量程为10KPa,量大量程为150MPa）
输 出： 模拟量输出：2.0mV/V（四线制）
模拟量输出：85±20mV（四线制）
模拟量输出：4～20mA（二线制/三线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
数字量输出：RS485、RS232、无线短距离（视距2000米）网络传输、GPRS无线传输
综合精度： ±0.25%FS、±0.5%FS
供 电： 传感器10VDC（5～12VDC）、变送器24VDC（12～36VDC）
绝缘电阻： ≥1000 MΩ/100VDC
负载电阻: 电流输出型800Ω、电压输出型大于50KΩ
介质温度： -20～85℃、-20～200℃（可选）
环境温度： -20～85℃
储存温度： -40～90℃
相对湿度： 0～95% RH
密封等级： IP65/IP68可选
过载能力： 150%FS
响应时间： ≤10mS
稳 定 性： ≤±0.15%FS/年
振动影响： ≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
电气连接： 赫丝曼接头（***）；标准配线3米
压力连接： M20×1.5、G1/2、M24*1.5等，其它螺纹可依据客户要求设计（最小螺纹M20X1.5）
连接螺纹材料： 304/316L不锈钢
4、选型说明：
TOP509-35K-mA-C-K50
量程：0～35KPa；输出：4～20mA；精度：0.5%FS；安装尺寸：卡揠Φ50
TOP509H-10M-10V-B-G1/2-200℃
量程：0～10MPa；输出：0-10VDC；精度：0.25%FS；安装螺纹：G1/2；结构型号：高温200℃
注：特殊需要请以文字形式说明！
