| 加工定制：是 | 品牌：顺德拓朴 | 型号：TOP60 |
| 类型：投入式液位变送器 | 测量范围：100mmH2O～100mH2O、500mmH2O～500mH2O | 测量精度：±0.25%FS、±0.5%FS |
| 材质：全不锈钢结构 | 电源：24V | 输出信号：4～20mAmA |
| 测量介质：液体（弱腐蚀性） |

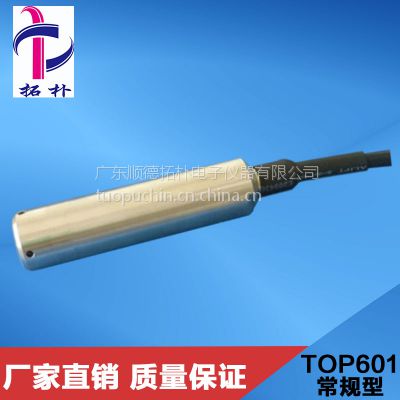

TOP601|TOP601S投入式液位传感器 水位传感器 液位变送器
1、产品概述及特点：
A、采用进口扩散硅感压芯片；
B、选进的贴片工艺，具有零点、满量程补偿，温度补偿；
C、高精度和高稳定性放大集成电路；
D、全封焊结构、抗冲击、耐疲劳、可靠性高；
E、输出信号多样化（通用的模拟量输出、数字RS485/RS232输出、GPRS无线传输）；
F、结构小，外径最小可达26mm；
G、电气连接采用特殊灌封工艺，配套3芯导气屏蔽电缆，防护等级达国家IP68标准
2、投入式液位传感器 水位传感器 液位变送器产品应用：
A、水/油箱、水/油槽的液位测量；
B、水井、水塔、河流、水库的水位测量；
C、污水处理设备、海洋水位、地下水监测；
3、投入式液位传感器 水位传感器 液位变送器产品主要参数：
被测介质： 液体（弱腐蚀性）
量 程： 100mmH2O～100mH2O、500mmH2O～500mH2O （水位高/深度,最小量程为500mmH2O）
输 出： 模拟量输出：4～20mA（二线制/三线制）、0～5VDC、0～10VDC、0.5～4.5VDC、1～5VDC、1～10VDC、电压比例输出等（三线制）
数字量输出：RS485、RS232、无线短距离（视距2000米）网络传输、GPRS无线传输
综合精度： ±0.25%FS、±0.5%FS
供 电： 24V Dc（12～36VDC）
绝缘电阻： ≥1000 MΩ/100VDC
负载电阻： 电流输出型：800Ω
电压输出型：大于50KΩ
介质温度： -20～85℃
环境温度： -20～85℃
储存温度： -40～90℃
相对湿度： 0～95% RH
密封等级： IP68
过载能力： 150%FS
响应时间： ≤5mS
稳 定 性： ≤±0.15%FS/年
振动影响： ≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
电气连接： 3/5芯导气屏蔽电缆全密封；标准配线为量程长度加2米
压力连接： 投入式
连接螺纹材料： 304/316L不锈钢
4、选型说明：
TOP601-1mH2O-mA-B-3M
量程：0-1米水位高；输出：4～20mA；精度：0.25%FS；配线长度：3米；结构类型：直接出线型
TOP601S-10mH2O-10V-C-DN50-12M
量程：0-10米水位高；输出：0-10VDC；精度：0.5%FS；安装方式：DN50法兰；配线长度：12米；结构类型：带显示型
设计原理:所测量介质产生压力跟液位高度成正比的原理,经过温度补偿和线性校正,转换成标准信号(如:4-20mADC、RS485)输出.
